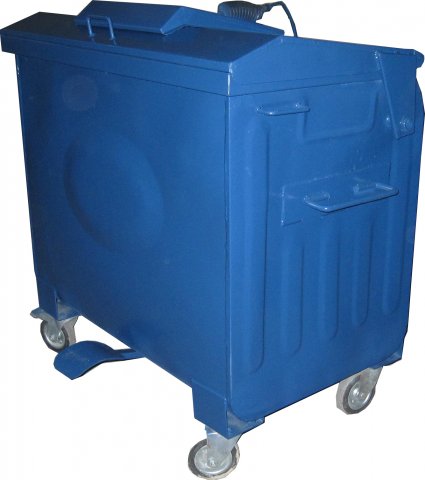

Ürün Kodu: BEM-105
GÖVDE
Gövde 2 mm.A Kalite Galvaniz Sactan tek parça olarak kıvrım yerleri radüslü olarak kıvrılacaktır, gövde ve yan yüzeylere preste muakavemet arttırıcı formlar ile pres baskı yapılacak ve dayanımı arttırılacaktır. Gövde yanı 1,5 cm. bükülecek ve gövdeyi dıştan kavrayıp taban köşeler üst ve arka ağız radüslü olacaktır.
Gövde ağzı 25x50 mm. U profille çevrili olacaktır.
Gövde dıştan komple gazaltı kaynağı ile cürufsuz kaynatılacaktır.
Uygulama alanındaki araçların kaldırma sistemine uygun kaldırma aparatları mukavemetli bir şekilde kaynatılacaktır.
Konteyner tabanına 4 adet 3mm. Sactan tekerlek ayak sacları kaynatılacaktır.
KAPAK
Kapak 1,5 mm.A Kalite Galvaniz Sactan tek parça sıvanıp mukavemet kazandırılarak imal edilecektir.
Kapakta açma kulbu, dayama ile kilitli, içten mukavemet arttırıcı profil takviyeli olacaktır.
Kapak açıldığında dayama pimine dayanan dayama sacı 3mm. Et kalınlığında olacaktır.
PEDAL SİSTEMİ
Kapak içinde küçük kapak mevcut olacaktır, Kapak içindeki küçük kapak büyük çöp torbasını dolu vaziyette rahatça geçirtilebilecek genişlikte imal edilecektir.
Pedal Sacı 150x200 mm ebatlarında olup, 4 mm. Sacdan imal edilecektir. Köşeleri yuvarlatılmış olacak ve pedala rahat basılabilmesi için saca hafif bir radius verilecektir.
Pedal kuvvet kol profili 20*40 profilden olup, et kalınlığı 2 mm. Olacaktır. Pedal sisteminin amacına uygun şekilde profile şekil verilecektir.
Kuvvet kolu mesnet merkezi burcu Ø 40 mm. Dolu demir olacaktır. Kuvvet kol profili bu burca kaynatılacaktır. Burc merkezinde dönme hareketini gerçekleştirebilmesi için uygun şekilde tasarlanmış olacaktır.
Kuvvet kolu diğer mesnet noktası, benzer bir prensipte orta kapak sistemine bağlı olan özel bir çelik halat mekanizmasını tetikleyen bir kola civata sistemi ile bağlanacaktır.
Çelik halat mekanizması mili Ø 4 mm. Olacaktır.
Kapak içinde bulunan küçük kapak ayak basma pedal mekanizmasına bağlantılı olacak, ve pedal mekanizması na basıldığında küçük kapak içine çöp atılacak kadar rahat açılıp kapatılacak şekilde dizayn edilecektir.
Pedal mekanizması konteynerin alt tabanına monte edilip , mekanizma amortisör körüğü ile içten çelik halat sistemi ile çalışarak küçük kapak rahat açılığ kapanır şekilde olacaktır, mekanizma dıştan çalınmalara ve tahribatlara karşı dayanıklı olacak şekilde dizayn edilecektir.
Pedal mekanizmasını çalıştıran basma ayağı 4mm. Sactan balık sırtı şeklinde dizayn edilecektir.
Kapağa uygulanan pedal mekanizması ve küçük kapak çöpün boşaltılması esnasında büyük kapağı engellemeyecek şekilde dizayn edilecektir ve Büyük kapak çöp boşaltma esnasında içindeki hazneyi tamamen boşaltabilecek kadar açılacaktır.
Pedal mekanizmalı konteyner için teknik ölçüler teknik resim dikkate alınarak imal edilecektir.
TEKERLEK
Taşıyıcı 3 adet geniş maşalı 150*45 ve 1 adet geniş maşalı frenli 150*45 çapında 3600 dönerli olacaktır.
TS EN 12532 standartlarına uygun teker kullanılacaktır.
KAPLAMA
Konteynerin tüm imalatı bittikten sonra kaynak yerleri yüksek kaliteli Galvaniz boya ile boyanarak kapatılacaktır.
Konteynerin ön ve yan yüzeylerine İstenilen yazı karakterinde ,istenilen renkte yazılar yazılacaktır, ayrıca isteğe göre çeşitli tanıtıcı sloganlar ve çöp atan insan figürleri yazılabilinecektir.
İsteğe göre ön yüzeye yüksek yapışkanlı dijital baskılı folyo kaplama yapılabilinir.
